Tube系列全自动上料光纤激光切管机(ji)
激光(guang)功率（w）

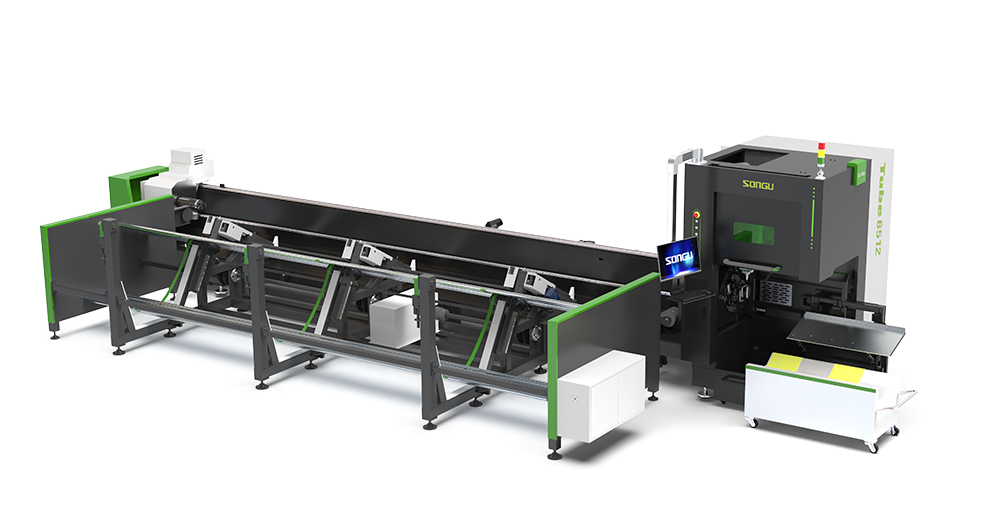

松谷激光科技Tube 系列全自动(dong)上料光纤激光切管机，联排(pai)双工位(wei)设计(ji)，双头可独立切(qie)割相同或不同形状的型(xing)材,上层成捆(kun)储料下层自动送料和(he)收料，应用于：碳钢(gang)管激光切割，不锈钢管(guan)激光切割；
- 产品优势
- 视频
- 详细(xi)参数
- 工艺应用
产品(pin)优势(shi)
集众多功能于一身，为客户创造更多价值
-
01
龙门式横梁结构，高动态性能，高刚性，切割精度高(gao)，稳(wen)定性好,空走速度 100m/min,加工加速度(du)达1.2G;
-
02
自定心卡盘，前卡避让短(duan)尾料切割，前后卡盘智能衔接,最短尾料(liao) 50mm,提高管材利用率:多管材适用,适用于矩形(xing)管、圆管、腰圆管、多(duo)边形管、工字钢,角钢和槽钢等
-
03
模(mo)块化设计，可选配不(bu)同的上下料方式，根据客户实际生产需求及车间布局，自由组合摆放:吹(chui)吸结合，管材内部与切割(ge)区(qu)域采用负压吸式除尘,除(chu)尘快速彻底,清洁生产:
-
04
标配气动渐变(bian)凹轮辅助支撑，避免被加工材料自重下垂,减小管材变形,提高切割精度(du)。
-
05
选配半自动上料系统，可预先在上料机上排布多支(zhi)管材，在自动切割状态下，设备会(hui)自动分拣进料完(wan)成切(qie)割:选配全自动上料系统(tong)，可整捆上(shang)料，放好(hao)后设备自动分拣上料，全程无需人工干预(yu);
-
06
全自动(dong)润滑系统，定时自动供油，对(dui)机床的滑块和传(chuan)动齿(chi)轮定量稀油润滑(hua)，有效改善传动(dong)件的运行状态，减少维护，延长设备(bei)使用寿命:
详细(xi)参数
优化创(chuang)新，让产(chan)品，更(geng)快，更稳(wen)定，更放心
| 型号 | Tube6524 | Tube6512 | Tube7512 |
|---|---|---|---|
| 激光功率(W) | 3000-6000w | 3000-6000w | 3000-6000w |
| 上料长(zhang)度(mm) | 5000-6000mm | 4000-6000mm | 4000-7500mm |
| 外形尺(chi)寸(mm) | 12000x2200x2300mm | 10200x2350x2200mm | 11600*2350*2250mm |
| 定位精度(mm/m) | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m |
| 最(zui)大加速度(du)(G) | 0.8G | 1.2G | 1.2G |
| 最(zui)大联动速度(m/min) | 60m/min | 100m/min | 100m/min |
| 机床(chuang)总重(zhong)量(KG) | 3500kg | 3200kg | 3600kg |
| 卡盘最大重(zhong)量(KG) | 260 | 120kg | 120kg |
| 管材直径范围(mm) | φ10≤圆管≤φ240,□10≤方(fang)管(guan)≤□240,槽钢≤20#,工字钢≤20# | φ10≤圆管≤φ120,□10≤方(fang)管≤□120,槽钢≤8#,工字钢≤8# | φ10≤圆管≤φ120,□10≤方管≤□120,槽钢≤8#,工字钢≤8# |
工艺应(ying)用(yong)

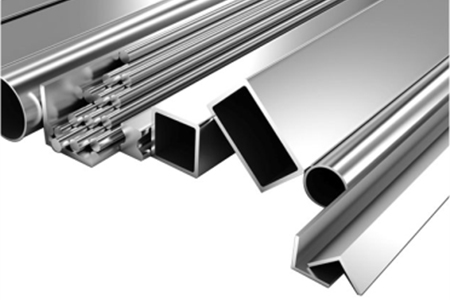

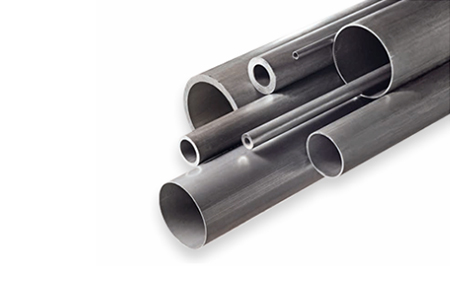

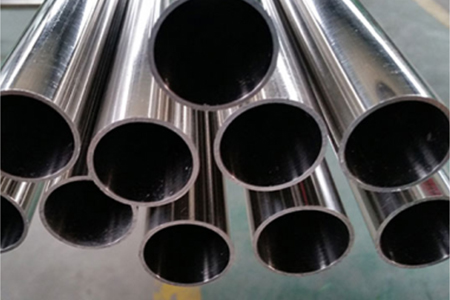

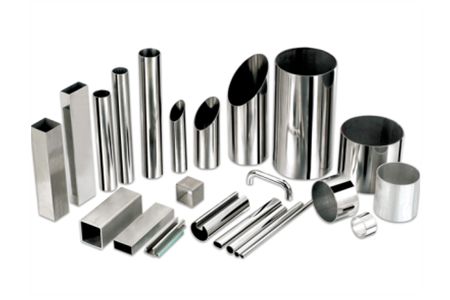

主要用于圆管、方管、矩形管、椭圆管等各种管材激光切(qie)割。
