  • 2.5D影像测量仪

    产品型号: JTVMS-3020
    品  牌: jt嘉腾
    • ≧1
      ¥1000.00
    所 在 地: 江苏苏州
    更新日期: 2021-01-20
    详细信息
    型号:影像测量仪JTVMS-3020
    产品用途及特点
    该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑料等行业被广泛应用。
    本仪器具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;备有RS-232接口,与计算机连接后,采用专门Quickmeasuring测量软件软件可对测绘图形进行处理及输出;采用彩色CCD摄像机、变焦物镜作为测量瞄准系统;由二坐标工作台、光栅尺与数据处理器组成数字测量及数据处理系统。用户可根据各自的需要选配打印机和不同的测量瞄准系统。
    >>>仪器可测量的部分工件

     产品规格及基本参数

    名          称
    参        数


    金属台面尺寸(MM) 506 ×356
    玻璃台面尺寸:(MM) 350 ×280
    X坐标行程:(MM) 300
    Y坐标行程:(MM) 200
    Z坐标行程:(MM) 200
    仪器外形尺寸(长)Х(宽)Х(高) MM: 780 Х 600 Х1080
    仪器重量(KG): 200
    X、Y、Z数显分辨率:0.0005MM      X、Y坐标示值误差:≤(3+L/200)μm



    摄影机:彩色1/3″CCD摄影机
    变焦物镜倍率:0.7~4.5X
    视频总倍率:30X~230X
    物方视场:7~1.1MM
      表面光源与透射光源均用LED,亮度可调
      180V(AC)~260V(AC)50HZ
    测量软件 QUICKMEASURING测量软件,可测线、角、圆、圆心距、角度、高度、平面距、空间距、平整度、球等。
    仪器配置

    机型
    JTVMS 3020
    CCD                     美国
    镜头 日本
    软件 嘉腾QUICKMEASURING测量软件(含视频卡、光盘及加密锁)
    光栅尺 日本
    LED光源 JATEN
    数据处理器 JATEN
    导轨 日本
    铸件工作台 JATEN
    基座 大理石
    >>>电脑配置

    配件名称
    品牌品级
    CPU 赛扬2.8G
    内存 金士顿1G DDR800
    主板 富士康G31MX-K
    硬盘 250G
    光驱 联想DVD
    机箱电源 金河田8197机箱电源
    键盘鼠标 金河田光电套装
    显示器 17吋标屏液晶

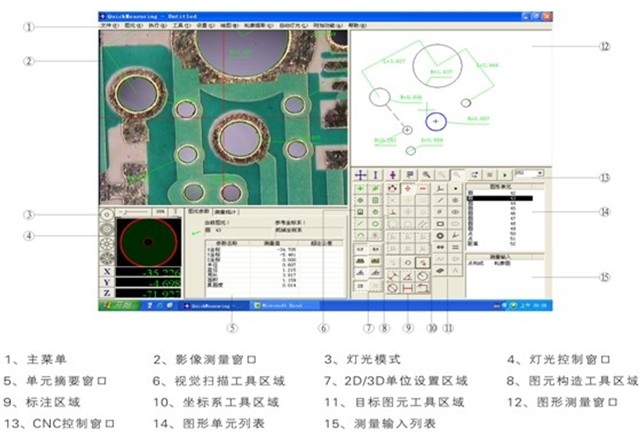

    >>>Quickmeasuring软件功能介绍

     Quickmeasuring软件功能文字介绍
    1、QUICKMEASURING几何量测软件的设计是简单易学的——架构在微软的WINDOWS平台上,如同WORD或EXCEL应用软件一样,整合了多种应用设计,呈现在全新组合的QUICKMEASURING量测软件上。
    2、QUICKMEASURING提供了多种几何运算的功能——您可以借助各种直觉式的功能键轻易地在您的工件上取得信息并执行各种几何运算,来获得您所需要的坐标、尺寸及外观图等信息。
    3、QUICKMEASURING的程序易于编辑——QUICKMEASURING使用教导式程序编辑,在量测过程中自动纪录撰写,量测完成则程序亦编辑完成。程序可被储存、呼出及再执行。您亦可输入DXF档案到QUICKMEASURING并快速转换成QUICKMEASURING可执行的程序。
    4、QUICKMEASURING可自动纪录量测结果——量测完成后,您可通过量测信息及影像工具获得您想要的数据,或计算、重组及储存这些数据。
    5、QUICKMEASURING可进行*少取点或多点量测——在几何运算上,各种量测功能被定义了*少取点数,例如两点取线。但您也可以通过多点输入功能键额外取点,而获得更精确的量测值。
    6、QUICKMEASURING可将既存单元组合成新的单元——利用单元构成功能键的搭配,您可轻易的由已  存的单元衍生出其它的新单元。
    7、QUICKMEASURINGS可轻易建立参考坐标系——借助轴补正及原点归零,您可建立一个使用坐标系。QUICKMEASURING允许您在同一个量测过程中设定多个参考原点,并可任意指定各量测单元与各参考原点的关联。
    8、光学对焦: 由计算机判定每次的对焦面,以保证变换焦距时测量的重现性及精准度。
    9、光学对焦测高: 搭配光学对焦功能可测量Z轴高度。
    10、上下光源都可编程,上光源是五环八向四区光源控制可提供多重光源亮度及角度,而且,光源的状态在编辑程序的同时被一并保存,实现光源的自动控制。
    11、“全图” 导航定位窗口: 可以实时浏览所有绘制的像素,并可让鼠标点哪走哪,更让测量之数据统统在掌控之中。
    12、“浏览”窗口: 可观察工件的全图形并具有类似AUTOCAD的缩放功能。
    13、在“浏览”视图中进行标注: 可以直接在“浏览”视图中进行尺寸的标注。
    14、“地图”窗口: 可把所拍的工件局部照片精密的整合成工件全图,并保存为高像素的照片。还可打开以前所拍的地图,直接进行绘图、标注、修改等操作。
    15、在“地图”上导航定位: 在所拍地图上点击鼠标,则工作台移至鼠标所点击的位置,并在影像中显示出来。
    16、亚像素找边: 让软件实时刷新,实时跟踪鼠标,自动捕捉鼠标离*清晰边缘的*近点,更大程度的节约测绘时间。
    17、自定义圆: 可按客户需要自定义标准的图(由客户自行定义圆的圆心坐标、直径、半径)。再以标准的圆和影像中的工件作对比,从而找到工件与标准图形之间的误差。
    18、自定义线段: 客户自行定义线段的起点坐标、长度、旋转的角度,再与影像中的工件作重迭对比,从而找到工件与标准图形之间的误差。
    19、标注: 可测量平面上的任何几何尺寸(直径、半径、角度、两线距离、点到线的距离、两圆间距等等)。
    20、自设客户坐标: 可以根据客户本身的需要在影像中的实际工件上自行设定坐标原点(0,0),再以(0,0)点为基准在画面任一点上标示该点X,Y坐标位置。

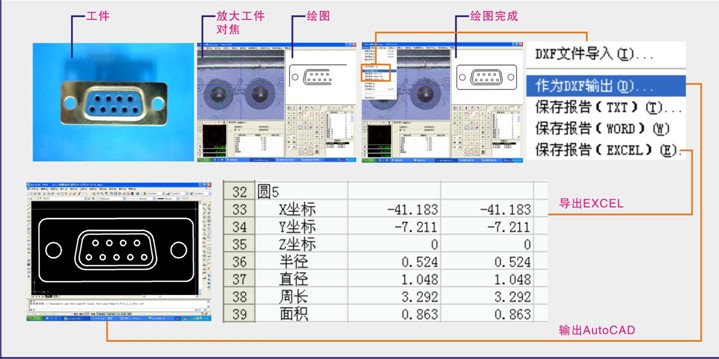

    21、抄数: 可将产品外形描出,描出的图形可转入AUTOCAD形成工程图。
    22、形位公差: 真圆度,真直度,同心度,可计算出产品上圆形真圆度、直线边真直度及两圆心的同心度。
    23、设置公差: 可设置产品的实际尺寸超出范围,超出则以红色背景警示。或停止工作,测试0K后再执行下一步。
    24、发送至AUTOCAD:可将实时影像中按实际工件外形所描绘的像素直接输出到AUTOCAD中成为工程图。
    25、打开“PDF文檔”:除了可打开DXF文檔外,还可打开PDF文檔。
    26、保存高像素照片:可保存下更清晰的测绘图元及产品照片。可以更大倍数的在看图软件中观察所保存的图片。
    27、Z轴校正:对Z轴的移动偏差进行补偿,使测量更精准。
    28、运动系数控制: 可以更快速的在工作台中进行定位,节约大量的测量时间。
